Comment utiliser les bornes Wago ?

Que vous soyez électricien expérimenté ou bricoleur occasionnel, vous avez certainement entendu parler des bornes Wago. Remplaçant moderne et sécurisé des anciens dominos, ces connecteurs rapides sont devenus un standard dans le câblage électrique. Découvrez ici comment utiliser les Wago, quels sont les différents modèles et comment les raccorder facilement.

Pourquoi choisir les bornes Wago ?

Les bornes de raccordement Wago offrent plusieurs avantages :

  • ⏱️ Gain de temps à l'installation grâce à leur système sans vis
  • 🔒 Sécurité renforcée : les fils sont solidement maintenus
  • 📦 Moins encombrantes que les dominos, elles libèrent de l’espace dans les boîtes de dérivation
  • 🔌 Permettent de rallonger des fils trop courts ou de raccorder des conducteurs de différentes sections
  • 📍 Compatibles avec des fils rigides, souples ou semi-rigides

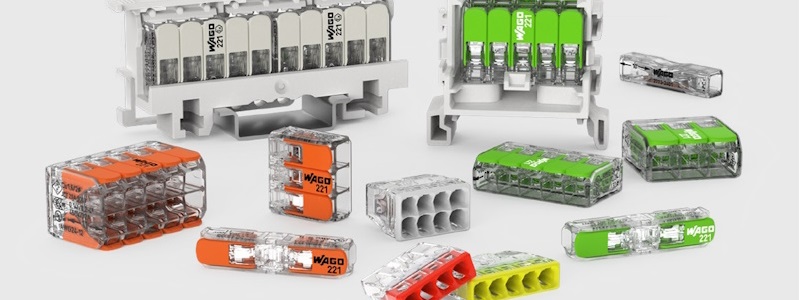

Comparatif des différents modèles Wago :

Modèle Nombre d’entrées Type de fils Section supportée Intensité max
S221 2 à 10 Souples, rigides 0,08 à 4 mm² 32 A
S222 2 à 5 Souples, rigides 0,14 à 4 mm² 32 A
S2273 2 à 8 Rigides uniquement 1 à 2,5 mm² 24 A
S273 2 à 8 Rigides uniquement 0,5 à 2,5 mm² 24 A
S224 2 Souples & rigides 0,5 à 2,5 mm² 16 A

Quel modèle pour quel usage ?

  • S221 / S222 : Idéales pour les raccordements domestiques classiques, y compris électroménager (interphones, fours...)
  • S2273 / S273 : Compactes, très utilisées pour la domotique, boîtes de dérivation ou luminaires avec fils rigides

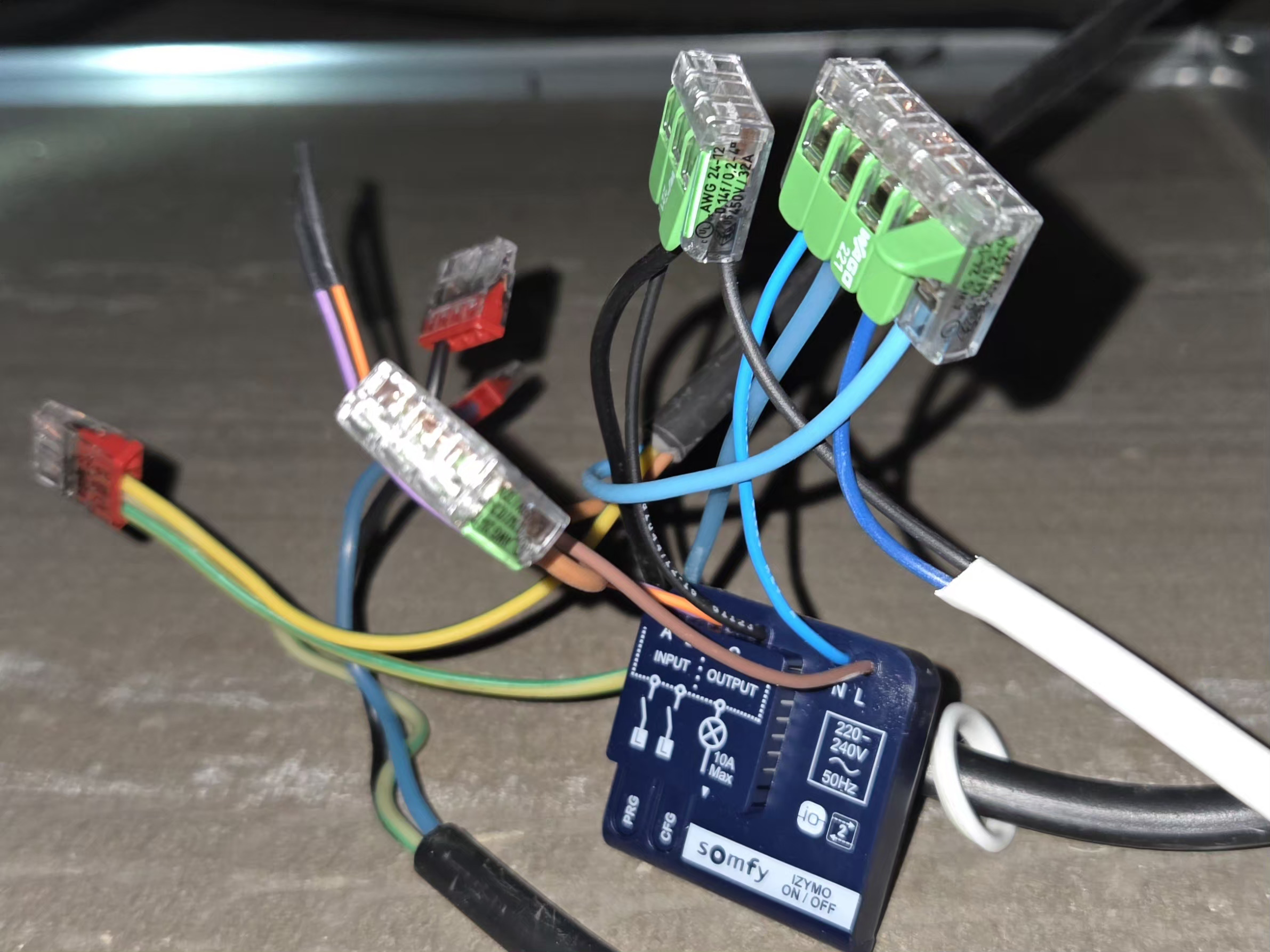

  • S224 : Parfaites pour les installations de luminaires ou moteurs de volets roulants

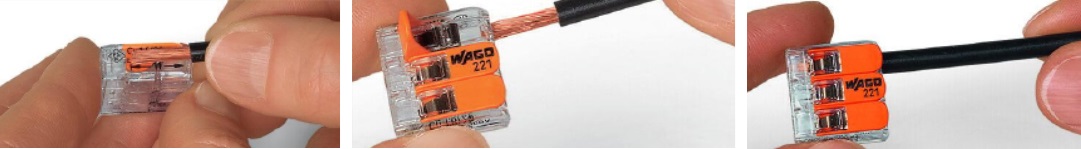

Comment brancher un connecteur Wago ?

- S221 / S222 (avec levier)

  1. Ouvrir le levier orange à 90°
  2. Dénuder le fil sur 10 mm (utilisez le repère sur la borne)
  3. Insérer le fil dans l’orifice prévu
  4. Tirer légèrement pour vérifier le maintien
  5. Refermer le levier

💡 La gamme S221 est plus compacte et transparente, facilitant la vérification visuelle du raccordement.

- S2273 / S273 (sans levier)

  1. Dénuder le fil sur 10 mm
  2. Insérer le fil rigide directement dans la borne
  3. Vérifier en tirant doucement sur le fil

- S224 (pour luminaires ou volets roulants)

  • Appuyez sur la mâchoire pour insérer le fil souple
  • Dénudez le fil rigide sur 5 mm et insérez-le de l’autre côté

Travaux d’électricité générales : faites-le dans les règles

Les connecteurs Wago sont pratiques, sûrs et conformes aux normes électriques. Pour une mise aux normes complète ou des projets plus complexes, pensez à faire appel à un professionnel qualifié.
