Notice Cherubini simplifiée - Moteur radio Open ZRX

Le moteur Cherubini Open ZRX est une motorisation tubulaire radio double-commande (CRC + Z-Wave) avec fins de course électroniques (codeur). Il facilite le réglage précis des positions, la mémorisation d’émetteurs (télécommandes) et l’intégration dans une box domotique Z-Wave. Ce guide vous explique, pas à pas, comment installer, programmer et régler votre moteur en toute sécurité.

Avant de commencer -- Sécurité et préparation

1. Coupez l’alimentation générale avant toute intervention sur votre volet roulant
2. Travaillez un moteur à la fois pour éviter les mémorisations croisées.
3. Assurez-vous d’avoir une télécommande Cherubini 3 boutons (A = montée / B = stop / C = descente) pour la programmation locale.

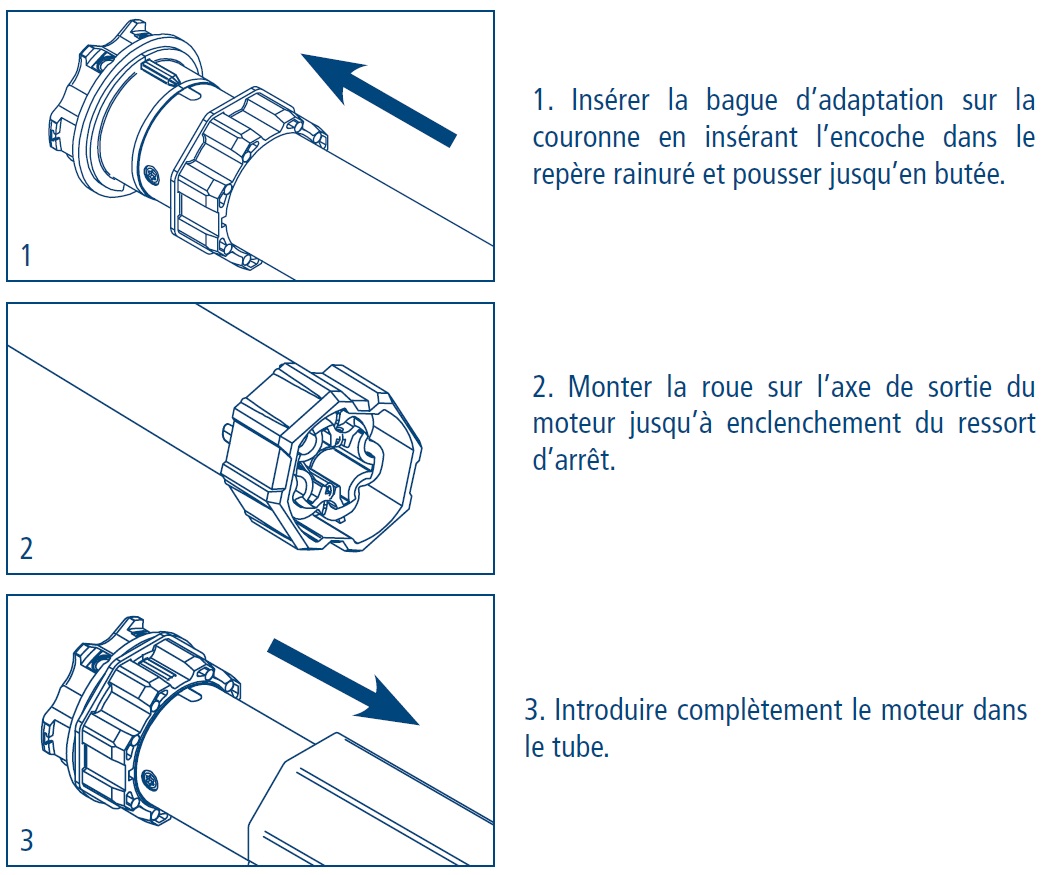

4. Installez le moteur dans le tube, les bagues et la roue d’entraînement

1) Branchements & vérifications de base

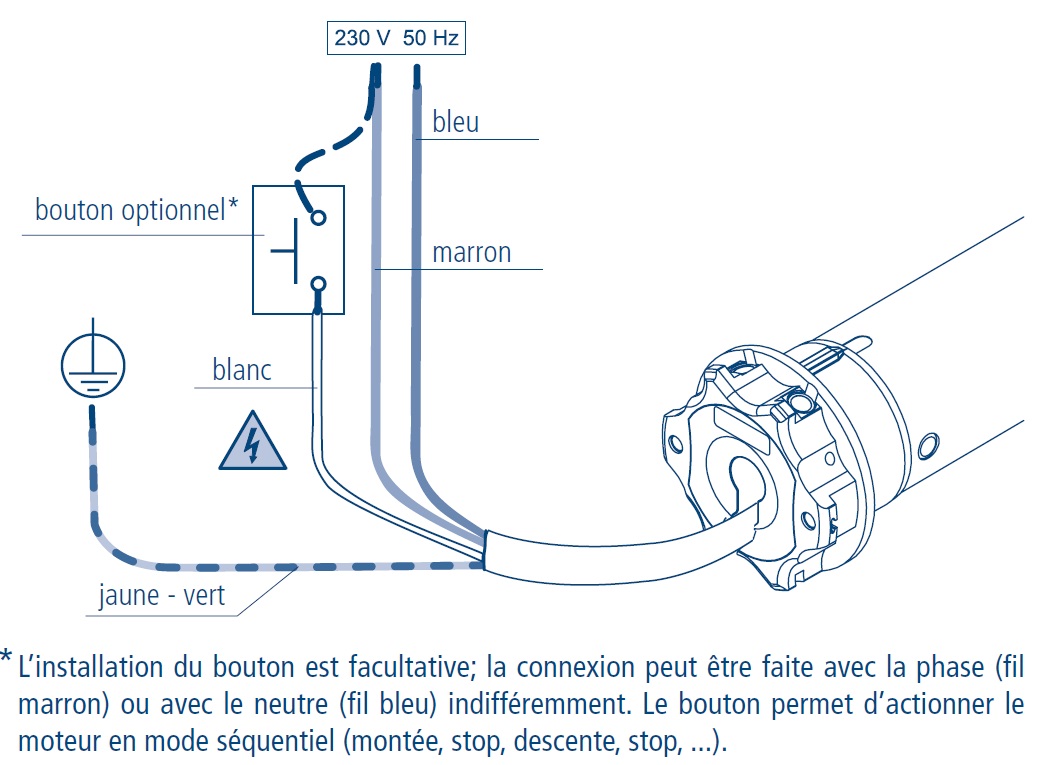

1. Raccordez le moteur selon le schéma fourni (marron = phase, bleu = neutre, jaune-vert = terre, fil blanc = commande optionnelle pour programmation filaire).
2. Mettez sous tension : le moteur effectue un bref va-et-vient de validation.

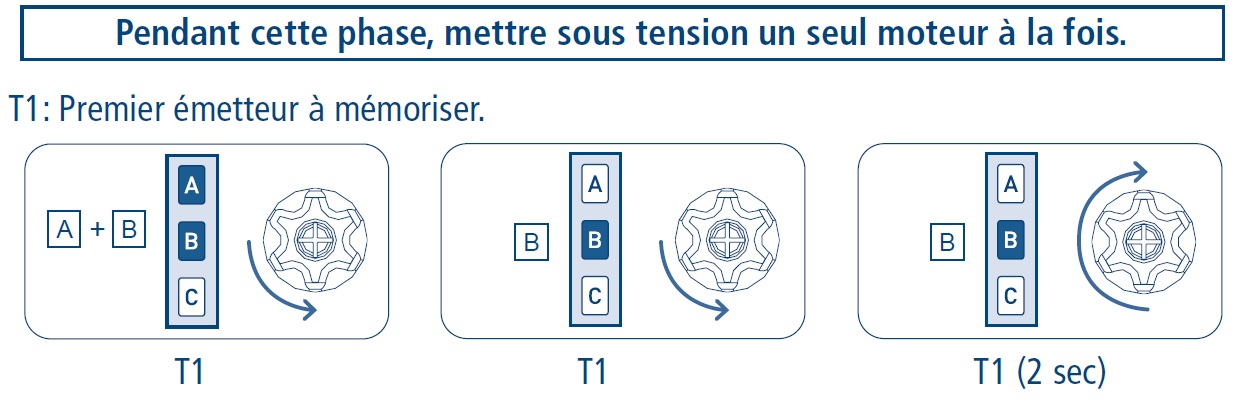

2) Mémoriser le premier émetteur (apprendre la télécommande principale)

À faire si le moteur est neuf ou après effacement total mémoire.

1. Mettre sous tension un seul moteur à la fois.
2. Dans les 3 heures qui suivent la mise sous tension, envoyer la séquence suivante depuis l’émetteur : T1 > T1 > T1 (maintenir ~2 s) (triple appui/séquence décrite dans la notice). Le moteur confirmera par des mouvements.

3) Réglage des fins de course (positions haut / bas)

Le moteur Cherubini Open ZRX dispose de fins de course électroniques (codeur). Deux modalités possibles :

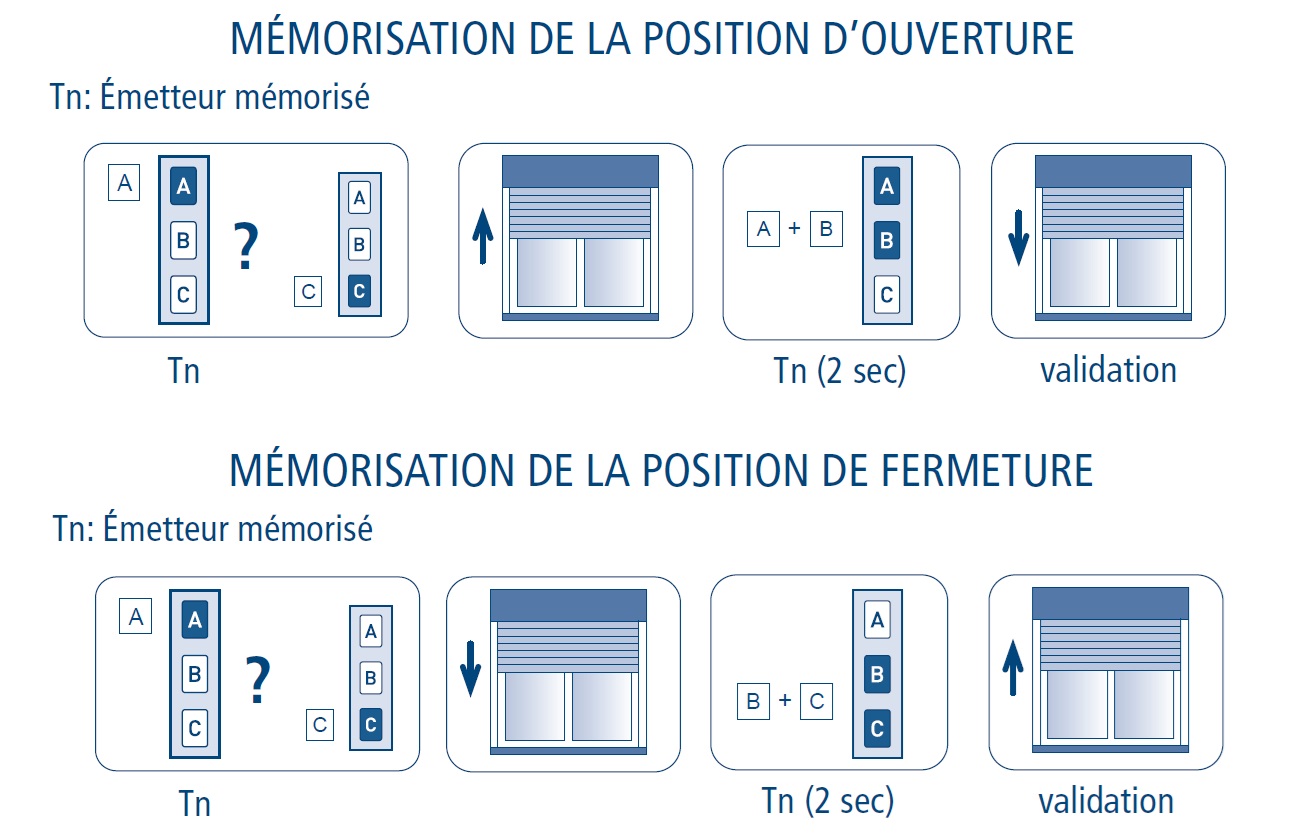

- Modalité 1 — Manuelle (adaptée si verrous/pas de verrous)

• Pendant ce réglage, le moteur se déplace tant que vous maintenez la touche montée ou descente et s’arrête au relâchement.
• Séquence : on mémorise d’abord la première position (haut ou bas), puis la seconde. Exemple (mémoriser l’ouverture en premier) :

1. 1. Amener le tablier en position ouverture souhaitée.
   2. Appuyer simultanément sur A (montée) + B (stop) pendant ~2 s → le moteur fera un va-et-vient pour confirmer la mémorisation.
   3. Amener le tablier en position fermeture souhaitée.
   4. Appuyer simultanément sur B (stop) + C (descente) pendant ~2 s → confirmation par mouvement.
   5. Valider si demandé (maintenir STOP 2 s selon modèle).

- Modalité 2 — Semi-automatique (nécessite verrous en descente)

• Utilisée quand le volet a verrous automatiques en descente (ex. installations usine).
• Séquence (mémoriser la position d’ouverture uniquement) :

1. 1. Amener le volet en position haute (ouverture complète).
   2. Appuyer sur B (stop) pendant ~2 s → le moteur effectuera un mouvement de descente puis retour fin de course haut : la position d’ouverture est mémorisée.
   3. La première descente effective mémorisera automatiquement la butée basse (si le moteur détecte le verrou mécanique).

Astuce : si le volet est complètement enroulé, abaissez-le d’environ 20 cm avant de lancer la procédure modalité 2

4) Réglage d’une position intermédiaire (position favorite)

1. Amenez le volet à la position intermédiaire souhaitée (avec A/C).
2. Appuyez simultanément sur les boutons correspondants (généralement A + C ou selon l’émetteur) pendant ~2 s : le moteur confirme par un va-et-vient.

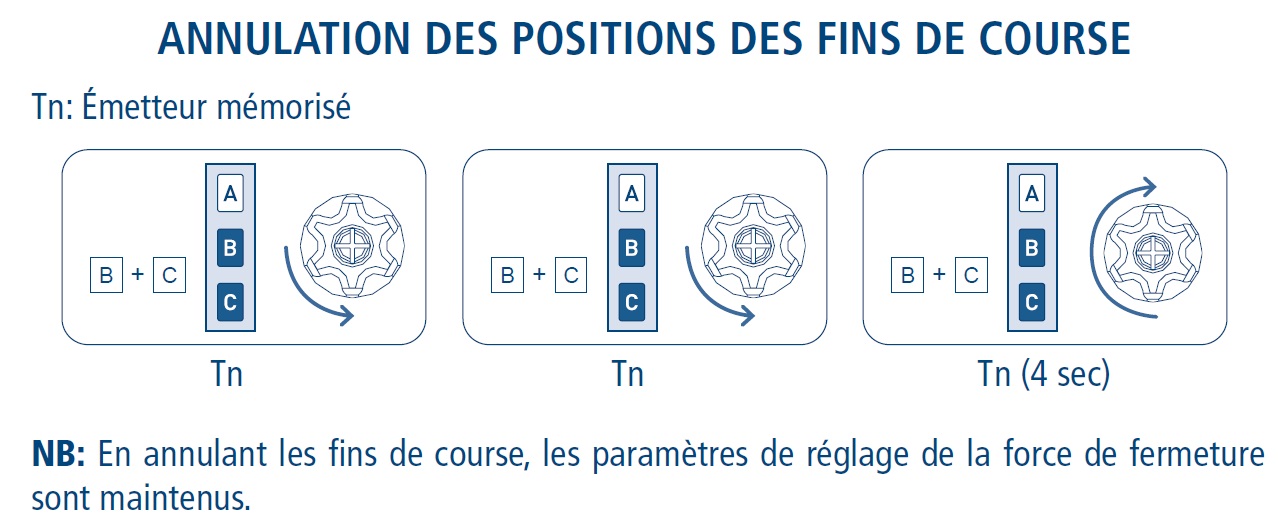

5) Réinitialisation des fins de courses

• Par la télécommande : envoyer la séquence BC – BC – BC (maintenir ~4 s) ; le moteur fera des mouvements de confirmation.

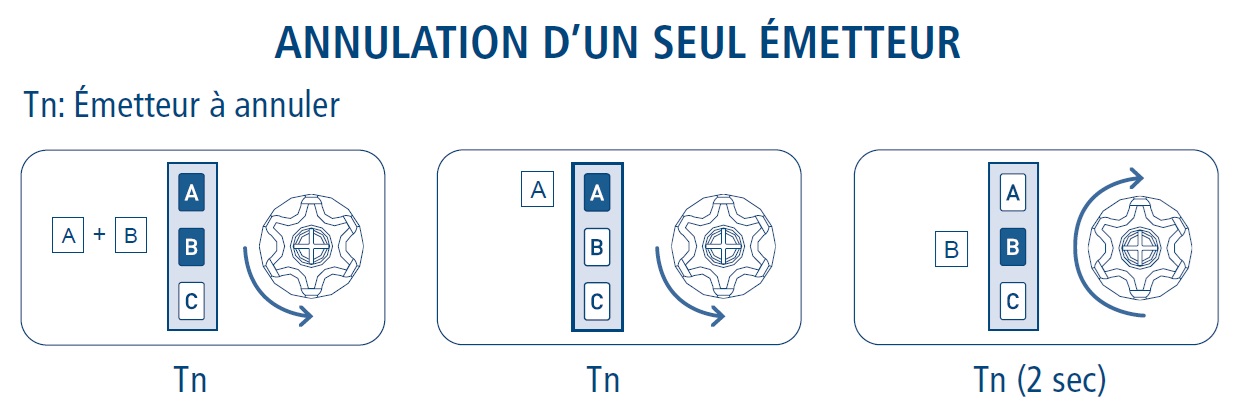

6) Annulation d'un seul émetteur

• Par la télécommande : envoyer la séquence AB – A – B (maintenir ~2 s) ; le moteur fera des mouvements de confirmation.

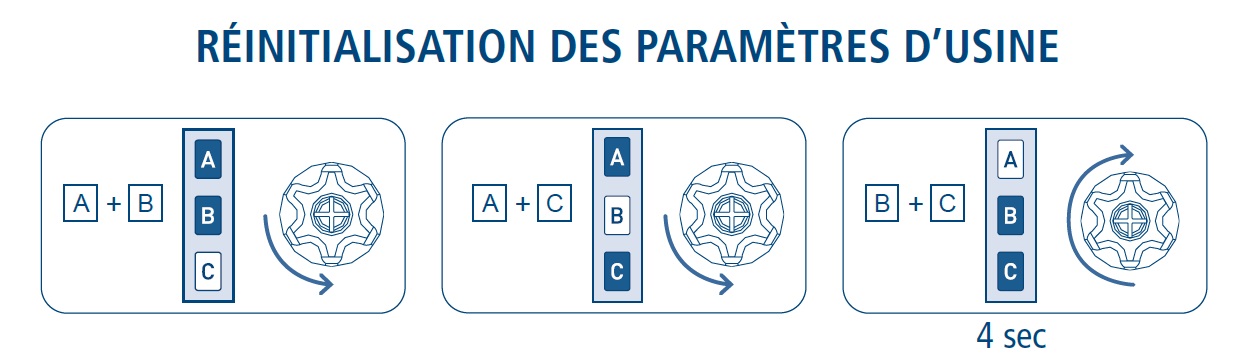

7) Réinitialisation / retour aux paramètres d’usine

• • Par la télécommande : envoyer la séquence AB – AC – BC (maintenir ~4 s) ; le moteur fera des mouvements de confirmation.

Attention : la réinitialisation peut envoyer une notification d’exclusion si le moteur était connecté en Z-Wave ; vérifiez l’état dans la box.

8) En résumé

Ce guide rassemble les procédures essentielles pour installer, programmer et régler un moteur Cherubini Open ZRX. Si vous ne trouvez pas votre procédure, vous pouvez consulter directement la notice ici ou directement sur les fiches produits dans l'onglet "Notices et Documentations"

Cette notice simplifiée concerne les motorisations suivantes :

• Moteur Cherubini Open ZRX 6 Newtons
• Moteur Cherubini Open ZRX 10 Newtons
• Moteur Cherubini Open ZRX 15 Newtons
• Moteur Cherubini Open ZRX 25 Newtons
• Moteur Cherubini Open ZRX 32 Newtons
• Moteur Cherubini Open ZRX 40 Newtons
• Moteur Cherubini Open ZRX 50 Newtons
