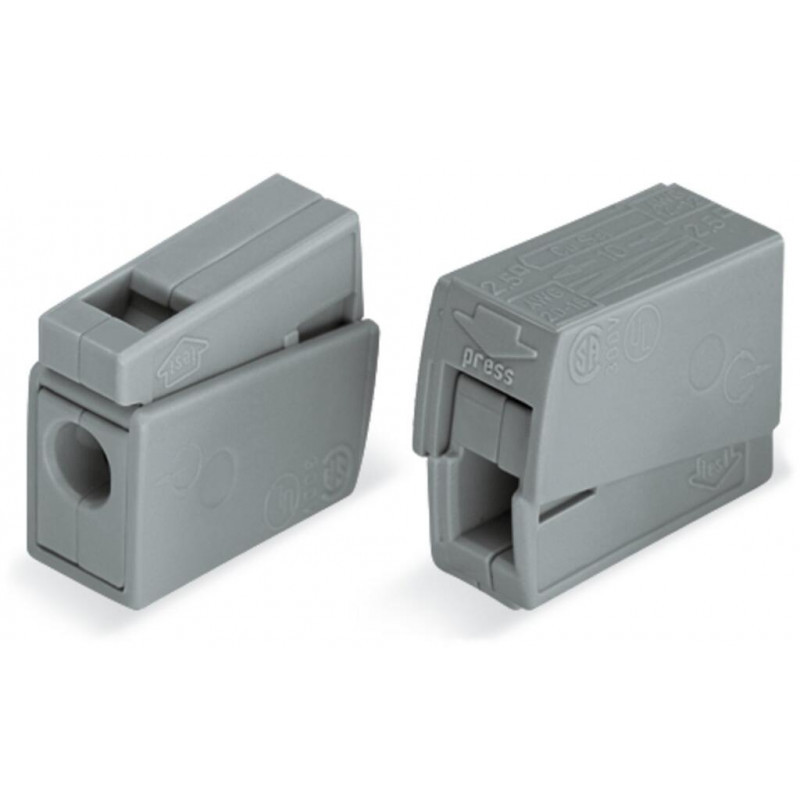

Bornes de connexion pour luminaires - Wago 224-101

Wago 224-101 - Borne pour luminaires

La borne de raccordement pour luminaires Wago 224-101 est conçue pour réaliser des connexions électriques simples, rapides et sécurisées lors de l’installation d’un luminaire ou de tout autre appareillage électrique. Grâce à son système de connexion combinant un ressort de serrage et un blocage par insertion, elle permet de raccorder efficacement différents types de conducteurs tout en garantissant un contact fiable.

Pensée pour faciliter les installations d’éclairage, cette borne dispose de deux entrées distinctes permettant d’associer facilement un conducteur rigide avec un conducteur souple ou rigide. Son format compact lui permet de s’intégrer aisément dans les boîtiers luminaires, les boîtes de dérivation ou les installations électriques disposant d’un espace limité.

Idéale pour les installations d’éclairage et les travaux électriques :

La borne Wago 224-101 est particulièrement adaptée au raccordement des luminaires, plafonniers, appliques murales et autres équipements d’éclairage. Elle simplifie les connexions lors d’une installation neuve ou d’un remplacement de luminaire, tout en assurant une connexion stable et durable.

Son système de serrage garantit une mise en place rapide du conducteur tout en limitant les risques de mauvais contact. L’orifice de test intégré permet également de vérifier facilement la présence de tension à l’aide d’un multimètre, sans avoir à retirer les fils.

Caractéristiques techniques :

• Référence : Wago 224-101
• Nombre d’entrées : 2
• Type de connexion : blocage par poussée d’un côté et ressort de serrage de l’autre
• Longueur de dénudage recommandée : 9 à 11 mm
• Plage de section des conducteurs :
  – Conducteur rigide : 1 mm² à 2,5 mm²
  – Conducteur souple ou rigide : 0,5 mm² à 2,5 mm²
  Compatibilité conducteurs : cuivre ou aluminium
• Tension maximale : 400 V
• Courant maximal : 24 A selon la norme NF EN 60998
• Orifice de test : intégré pour pointe de multimètre

Avantages de la borne Wago 224-101 :

• Raccordement rapide des luminaires
• Connexion fiable pour conducteurs rigides et souples
• Format compact adapté aux boîtiers d’éclairage
• Installation simple sans outil spécifique
• Contrôle de tension facilité grâce à l’orifice de test
• Solution réutilisable pour les travaux électriques

Conseils d’utilisation :

• Dénudez le conducteur sur une longueur comprise entre 9 et 11 mm
• Insérez le fil rigide dans l’entrée prévue par simple poussée
• Introduisez le conducteur souple ou rigide dans l’autre entrée équipée du ressort de serrage
• Vérifiez la bonne insertion des conducteurs et contrôlez l’alimentation si nécessaire via l’orifice de test

⚠️ Avant toute intervention, veillez à couper l’alimentation électrique et à respecter les normes électriques en vigueur.
