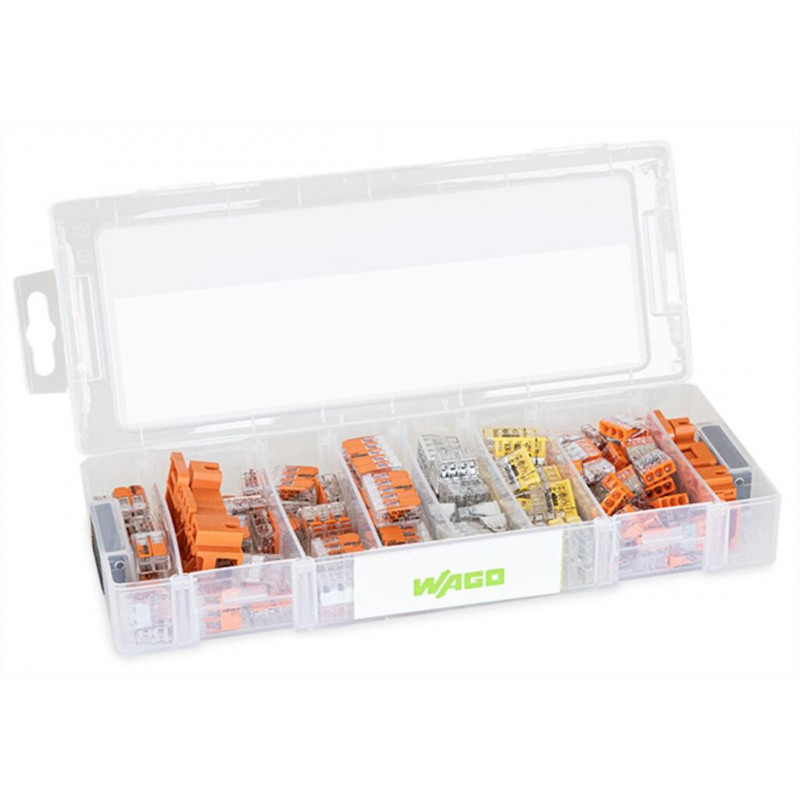

Kit bornes de connexion L-BOXX Micro série 221, 2273 - Wago 887-802

Wago 887-802 - Kit de bornes de connexion série 221, 2273 - Wago 887-802

Le kit de bornes de connexion Wago 887-802, séries 221 et 2273, constitue une solution complète pour le raccordement rapide, fiable et sécurisé des conducteurs électriques en installation résidentielle, tertiaire ou industrielle. Grâce au système à levier des bornes série 221 et au blocage par poussée des connecteurs série 2273, il permet une mise en œuvre simple, sans outil spécifique, même dans les espaces restreints.

Compatible avec les fils rigides, semi-rigides et souples (selon modèles), ce kit garantit des connexions durables et limite les risques de mauvais contact lors du remplacement d’un moteur, d’un inverseur ou d’un équipement électrique.

Idéal pour les installations de volets roulants et la rénovation :

Le kit Wago 887-802 est particulièrement adapté aux travaux de motorisation de volets roulants, aux coffrets de commande, aux inverseurs et aux boîtes de dérivation.

De format réduit, ces bornes et connecteurs s’intègrent facilement dans les espaces les plus étroits. En rénovation, ils remplacent avantageusement les dominos traditionnels en assurant un câblage rapide, sécurisé et sans serrage excessif.

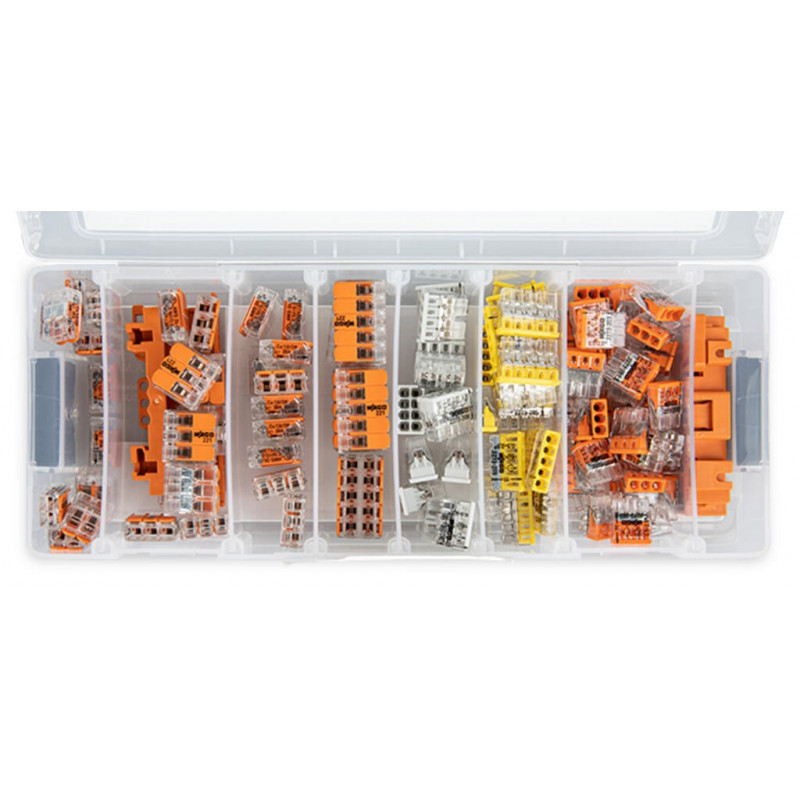

Composition du kit L-BOXX Micro Wago 887-802 – 122 pièces :

• 10 bornes Wago 221-412 : 2 conducteurs, max. 4 mm², boîtier transparent, température ambiante max. 85°C
• 20 bornes Wago 221-413 : 3 conducteurs, max. 4 mm², boîtier transparent, température ambiante max. 85°C
• 8 bornes Wago 221-415 : 5 conducteurs, max. 4 mm², boîtier transparent, température ambiante max. 85°C
• 1 adaptateur de fixation Wago 221-500 : montage sur rail 35 ou par vis
• 50 connecteurs Wago 2273-203 : 3 conducteurs rigides, max. 2,5 mm², couvercle orange, température ambiante max. 60°C
• 20 connecteurs Wago 2273-205 : 5 conducteurs rigides, max. 2,5 mm², couvercle jaune, température ambiante max. 60°C
• 12 connecteurs Wago 2273-208 : 8 conducteurs rigides, max. 2,5 mm², couvercle gris clair, température ambiante max. 60°C
• 1 adaptateur de fixation Wago 2273-500 : pour bornes 1 et 2 rangées, montage sur rail 35 ou par vis

Les bornes série 221 sont compatibles avec les contacts de pontage pour regrouper deux bornes ensemble.

Caractéristiques techniques :

• Référence : Wago 887-802
• Séries : 221 et 2273
• Type de conducteurs série 221 : rigides, semi-rigides et souples
• Plage de section série 221 :
  – Rigide : 0,2 à 4 mm² / 24 à 12 AWG
  – Semi-rigide : 0,2 à 4 mm² / 24 à 12 AWG
  – Souple : 0,14 à 4 mm² / 24 à 12 AWG
• Type de conducteurs série 2273 :
  – Rigide cuivre : 0,5 à 2,5 mm² / 20 à 16 AWG
  – Rigide aluminium (jusqu’à 16A) : 0,5 à 2,5 mm² / 20 à 16 AWG
• Température ambiante max. série 221 : 85°C
• Température ambiante max. série 2273 : 60°C
• Système de connexion : levier (221) et blocage par poussée (2273)
• Orifice de test : intégré pour multimètre

Avantages du kit Wago 887-802 :

• Installation rapide et instantanée
• Connexion fiable pour différents types de conducteurs
• Format compact adapté aux espaces réduits
• Boîtiers transparents pour contrôle visuel
• Adaptateurs inclus pour montage sur rail 35
• Orifice test pour mesure sécurisée
• Polyvalent pour électricité générale, tertiaire et industrielle

Conseils d'utilisation :

• Dénudez votre fil électrique sur une longueur de 11 mm
• Levez le levier pour débloquer un emplacement (série 221)
• Insérez le fil dénudé
• Abaissez le levier pour verrouiller le conducteur
• Pour les connecteurs série 2273, insérez simplement le conducteur rigide jusqu’en butée

⚠️ Toujours couper l’alimentation électrique avant toute intervention et respecter les normes en vigueur.
